步驟一

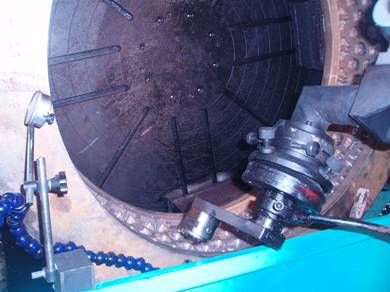

鋼模電腐蝕
采用電火花工藝
公司可根據用戶的需要進行各種類型的活絡模具設計與加工，結構有圓錐面、斜平面及復合型三種導向形式，適用于各種規格的熱板式或蒸鍋式硫化機。
步驟二
模具加工方式
公司目前有五種不同的加工工藝（電腐蝕加工、精鑄貼花、三軸雕刻、精密鑄造和五軸雕刻），每種工藝均有各自的特點及技術優勢，這在同行業中是完備的，可以滿足不同用戶的各種需求。
用精密鑄造加工工藝
表一、花紋成型工藝特點及應用
|
花紋成型方法 |
模具材料 |
成型方法 |
加工效率 |
適用輪胎 |
|
電腐蝕加工 |
鍛鋼35# |
編制程序，采用數控雕刻機刻制成型電極，在電火花機床上利用 電極放電加工花紋 |
整圈加工花紋，一般加工周期為400-650h/付 |
載重/輕卡/乘用輪胎 花紋 |
|
精鑄貼花 |
鑄鋼35# |
制作蠟模，精鑄花紋筋，休整后拼接于精加工后的胎冠曲面上 |
花紋筋修整、拼接于胎冠曲面上，加工周期為 200-240h/付 |
載重/輕卡/特種輪胎 花紋 |
|
三軸雕刻 |
鑄鋼35# |
編制花紋加工程序，在三軸加工中心上設計專用工裝，增加一擺 動軸，按節距排列一次銑加工成型花紋 |
花紋圈切瓣后在多臺設備上同時加工，加工周期為 35-40h/塊 |
部分載重/特種輪胎 花紋 |
|
精密制造 |
AC7A |
編制程序，五軸加工中心雕刻基膜，翻制硅膠模、石膏芯，低壓澆 注整體花紋圈 |
基膜雕刻鑄造成型，花紋休整為30天/付 |
各種承用/輕卡輪胎 花紋 |
|
五軸雕刻 |
鍛6016 |
分塊鍛造花紋毛坯，粗車胎頂輪廓，在五軸加工中心上一次成型花紋 |
分塊加工周期為20-24h塊 |
部分乘用/輕卡輪胎 花紋 |
表二、幾種花紋加工工藝技術指標
|
加工工藝 |
鋼花紋圈 |
鋁花紋圈 |
|||
|
技術指標 |
電腐蝕 |
貼花 |
三軸雕刻 |
精密制造 |
五軸雕刻 |
|
胎頂直徑誤差 |
±0.25 |
±0.1 |
±0.15 |
±0.2 |
±0.1 |
|
胎頂圓度（T.I.R） |
0.25 |
0.1 |
0.15 |
0.2 |
0.1 |
|
胎冠輪廓度 |
0.1 |
0.05 |
0.05 |
0.05 |
0.03 |
|
筋底輪廓度 |
0.1 |
0.15 |
0.05 |
0.05 |
0.03 |
|
花筋高度 |
0- +0.2 |
0- +0.2 |
0- +0.15 |
0- +0.15 |
0- +0.05 |
|
花筋寬度 |
0- +0.2 |
0- +0.2 |
0- +0.15 |
0- +0.15 |
0- +0.05 |
|
花筋角度 |
±0.25° |
±0.25° |
±0.5° |
±0.5° |
±0.2° |
|
花筋位置度 |
0.2 |
0.25 |
0.1 |
0.15 |
0.05 |
